单片电压巡检器CVM（交流阻抗）
氢燃料电池单片电压巡检器（CVM）——交流阻抗功能
品牌：海亿新能

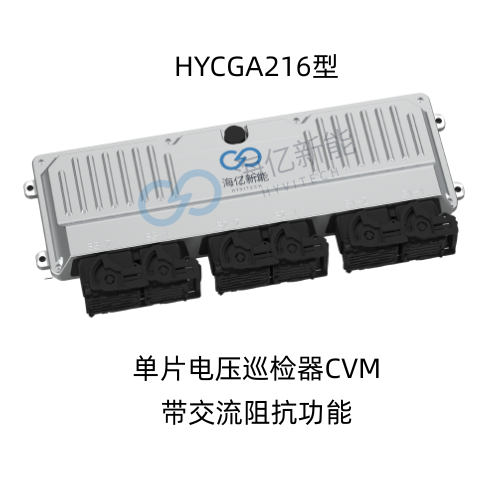

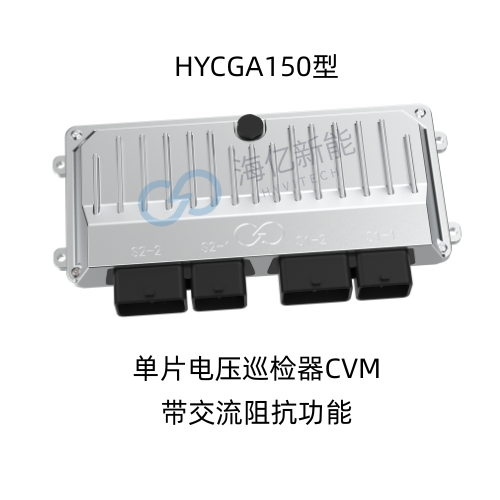

型号：HYCGA系列（60路、150路、216路，可定制）
产地：中国
产品简介
海亿新能HYCGA系列氢燃料电池单片电压巡检器（CVM）是燃料电池发动机系统检测的重要组成部分。CVM采用车规级芯片，对电堆所有单片电池实现正负电压和阻抗的实时检测、显示、存储与查询，并对检测的单片电压和阻抗数据群进行实时分析处理，全面快速地进行故障诊断，确保燃料电池电堆稳定可靠工作，并通过CAN通信和串口通信方式与其他系统进行重要信息交流。
产品特点
- 高电压隔离：采用高电压光耦技术，实现燃料电池堆单片电压的信号隔离，有效防止累积高电压产生，确保每片电压数据采集的安全性。
- 高精度测量：设计高精度信号调理电路，实现燃料电池堆单片电压的高精度信号采样，减少测量误差，保证各单片电压信号精确性。
- 模块化设计：采样硬件模块化设计技术，支持多模块级联安装方式，方便用户任意拓展片数，安装灵活，应用自如。
- 实时性诊断：求取电堆单片电压极差，计算其均值、均方差等，通过数据群分析实现电堆内部湿度的判别，实现电堆实时状态监测与故障诊断。
技术优势
- 板型多元，可定制采集路数
- 安装灵活，支持多模块级联
- 全面监测，分析诊断快处理
- 车规级别，精度更高更可靠
技术背景
燃料电池是一种界面电化学反应的清洁能源技术，电堆是核心动力来源，由多个单片电池组装而成，电堆的性能发挥与膜电极的润湿状态息息相关。
膜电极湿度降低，传质受阻，电导率急剧下降，欧姆极化增大，容易毁坏电池。湿度太高，又会出现水淹，堵塞气体通道，也伤电池。
那么，如何准确地掌握燃料电池电堆的干湿情况？这里就要用到一种关键技术——交流阻抗测量。
交流阻抗技术可应用于PEMFC的湿度状态诊断，通过CVM展开交流阻抗检测，分析内部阻抗变化，有助于深入了解燃料电池电极反应、氢离子传输、扩散过程和电容效应等因素对系统性能的影响。
海亿新能 · 上位机展示交流阻抗测量数据
车规级制造品质
海亿新能CVM的设计和制造通过了IATF16949质量管理体系认证，满足用户的车规级质量要求。
海亿新能 · 临海基地CVM产线测试
主要技术参数
| 电压测量范围 | -4V ~ ﹢4V | 交流激励源 | 外部定频激励电流（需外部提供） |
| 电压测量通道数 | 60路、150路、216路（根据用户实际需求设定） | 交流激励检测频率 | 500Hz |
| 电压测量精度 | ±10mV | 交流阻抗幅值精度 | 0.05mΩ ﹢5% |
| 电压分辨率 | 1mV | 阻抗幅值分辨率 | 0.001mΩ |
| 通讯方式 |
2路CAN 2.0（波特率默认250kb） / 1路CAN 2.0 、 1路485 |
阻抗相位精度 | 10° |
| 通讯周期 | 100ms | 阻抗相位分辨率 | 0.1° |
| 供电电压 | 9V~32V | 静态漏电流 | ＜1μA |
| 功耗 | ≤5W | 绝缘电阻 | ＞10MΩ |
| 工作温度 | -40℃~105℃ | 外壳防护等级 | IP67 |
| 产品尺寸 |
148*111.5*40.5mm (HYCGA60型) / 260*111.5*40.5mm（HYCGA150型） / 342*111.5*40.5mm（HYCGA216型） （根据所有用户型号） |
||
